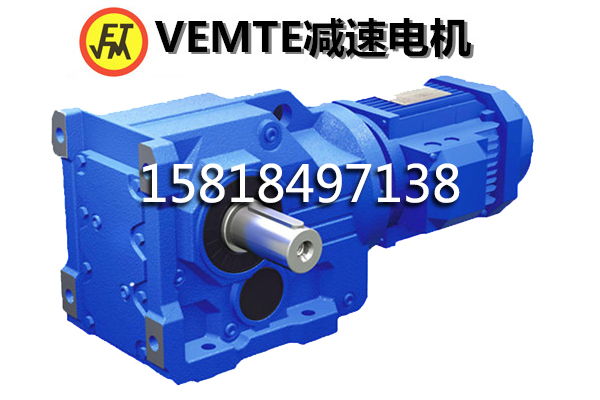

傘齒輪減速機的齒輪材料及計算:
1.選擇齒輪材料
此K系列減速機無特別要求，按般要求和速度定位，載荷平穩,采用軟齒面    (≤350HBS)。
小齒輪選用45鋼，調質處理，硬度為230HBS；
大齒輪選用45鋼，正火處理，硬度為200HBS。
2.計算中心距a，a=250.20，選擇傘齒輪減速機齒數并確定模數取Z1 =20，則Z2=5.9920= 119.8，則取Z2 =120，m=3.57。取標準模數m=4 。齒輪幾何尺寸計算，小齒輪分度圓直徑及齒圓直徑：
d1=mZ1=420=80
da1=d1+2m=80+24 =88
傘齒輪減速機的大齒輪分度圓直徑及齒圓直徑：
d2=mZ2=4120=480
da2=d2+2m=430+24=488
中心距：a=280
大齒輪寬度：b2=0.36 280 ≈ 100
小齒輪寬度，因為小齒輪的齒面硬度高，為補償K系列減速機齒輪裝配誤差，避免工作時在大齒輪面上造成壓痕，般b1應比b2寬5~10 ，取b1=b2+5=100+5=105，確定齒輪的精度等、齒輪圓周速度。
傘齒輪減速機中可將齒輪安排在箱體中央，相對兩軸承對稱分布，齒輪左面由軸肩定位，右面用套筒軸向固定，聯接以平鍵作過渡配合固定，兩軸承分別以軸肩和套筒定位，則采用過渡配合固定，軸呈階狀，左軸承從左面裝入，齒輪套筒，右軸承和皮帶輪等依次從右面裝入。為了保證K系列減速機的齒輪端面與箱體內壁不發生干涉，計入間隙尺寸10~15，為了保證滾動軸承能順利放入軸承座，計入間隙尺寸3~5。考慮要開有個鍵槽，故dmin（1+3％）*（28.77~31.73）=+29.65~32.70。取主動軸d1=40，與滾動軸承配合的軸頸直徑d2=45（兩端軸承同型號），初選32909軸承（附：寬B=15，內定位尺寸da=50 ，外徑D=68 ,外定位尺寸為Da=63 ），齒輪軸處直徑d4=88 。軸的支撐跨距：L=105+19+16+15=155。軸的初步設計尺寸與形狀如下：
初選與傘齒輪減速機滾動軸承配合的軸頸直徑d3=75 （兩端軸承同型號），初選32915軸承（附：寬B=20 ，內定位尺寸da=81 ，外徑D=105 ,外定位尺寸為Da=99）；齒輪輪轂與軸配合處直徑d4=78；套筒厚度為6，長為21；考慮安裝間隙，取軸環寬18 。軸的支撐跨距：L=100+18+22+20 =160。http://m.snage.cn/sdxljsdj.html
